Найпопулярніша основа в приватному будівництві — і водночас найчастіше зіпсована. Помилки тут типові: залили без подушки, зекономили на арматурі, зняли опалубку на третій день. Розберемо технологію по кроках, від розмітки до розпалублення, і розберемося, які цифри визначають глибину закладання.
Як влаштована конструкція

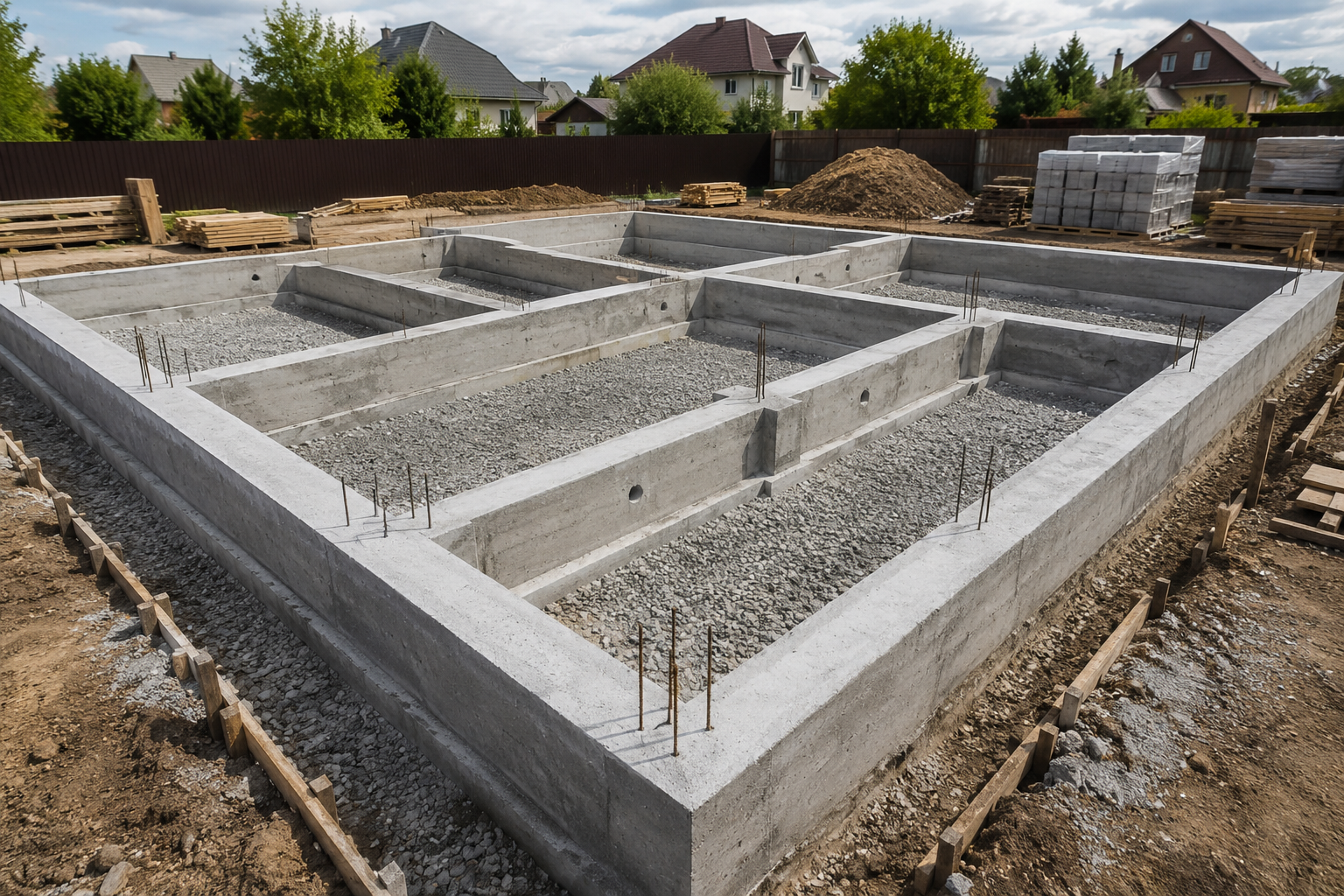

Це залізобетонна смуга, що проходить під усіма несучими стінами будівлі й замикається в контур. Навантаження від стіни передається на підошву стрічки, а звідти рівномірно розподіляється по ґрунту.
Ширина підошви розраховується за простим принципом: вагу будинку ділять на несучу здатність ґрунту. Для щільного суглинку під цегляну коробку зазвичай виходить 40‒60 см, під легкий каркас достатньо 30‒40 см.
Стрічковий фундамент розріз

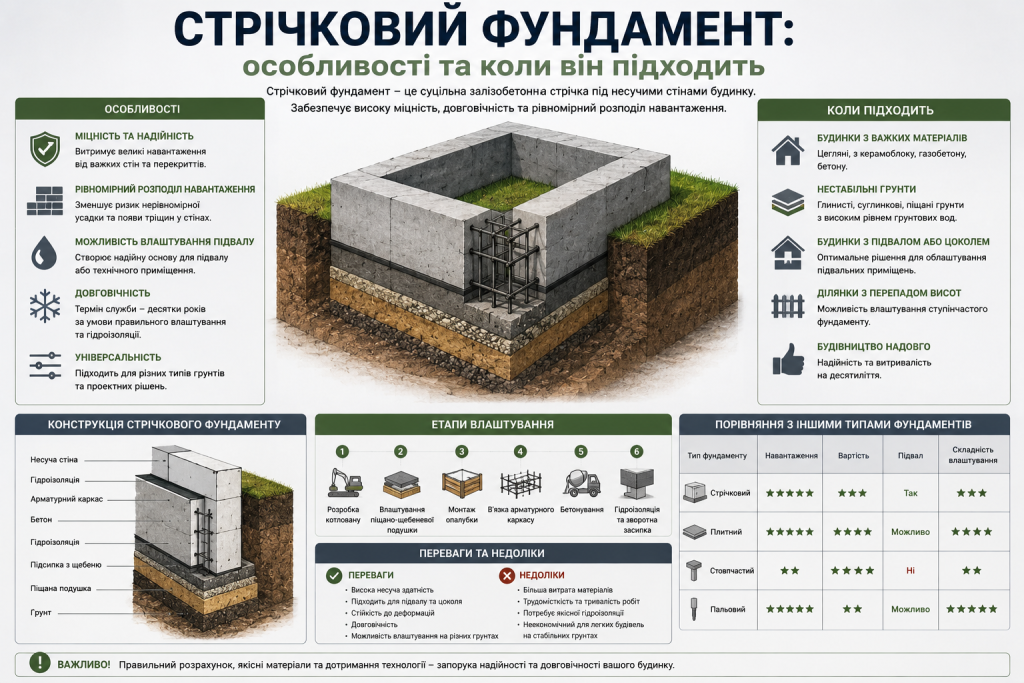

Якщо подивитися на стрічковий фундамент розріз показує кілька шарів, кожен зі своєю задачею. Знизу лежить піщано-гравійна подушка товщиною 20‒40 см, ущільнена пошарово.
Далі йде бетонна підготовка на 5‒10 см — тонкий шар пісного бетону, який створює рівну основу для гідроізоляції та не дає розчину йти в ґрунт. Над ним розташована сама стрічка з арматурним каркасом усередині.
Зверху стрічку відсікає горизонтальна гідроізоляція, а бічні поверхні закриті обмазувальним складом і утеплювачем. По периметру нижче підошви прокладена дренажна труба.
Надійність будується не з дорогих матеріалів, а з дотриманого порядку дій.
Глибина закладання
Це головне питання, від якого залежить і вартість, і поведінка конструкції взимку. Відповідь визначається трьома величинами: глибиною промерзання, рівнем ґрунтових вод і типом ґрунту.
Класичне правило — підошва лежить на 20‒30 см нижче межі промерзання. Тоді сили пучення не діють знизу, і конструкцію не виштовхує при замерзанні ґрунту.
Два варіанти закладання
| Тип | Глибина | Для чого підходить | Обмеження |
|---|---|---|---|
| Заглиблений | Нижче промерзання | Важкі будинки, підвал | Великий обсяг земляних робіт |
| Дрібнозаглиблений | 50‒70 см | Легкі та каркасні будинки | Тільки непучинистий ґрунт |
Заглиблений варіант дорожчий, зате дозволяє зробити підвал: стінки стрічки одразу формують підземне приміщення. Дрібнозаглиблений економить бетон і час, але вимагає утеплення ґрунту по периметру, щоб компенсувати пучення.
Ґрунтові води
Якщо вода стоїть вище розрахункової глибини, схема ускладнюється. Потрібен дренаж, водопониження на час робіт і бетон підвищеної водонепроникності.
При дуже високому рівні від цієї конструкції взагалі відмовляються на користь плити. Копати котлован, який щодня заповнюється водою, — заняття без перспективи.
Стрічковий фундамент креслення і схема
Робоча документація потрібна навіть для невеликого будинку. Стрічковий фундамент креслення показує план із розмірами, розрізи по осях і схему армування з діаметром стрижнів і кроком хомутів.
Стрічковий фундамент схема армування зазвичай містить два робочі пояси — верхній і нижній. Кожен складається з двох-чотирьох стрижнів діаметром 12‒16 мм, з’єднаних поперечними хомутами з кроком 30‒50 см.
Як читати документацію
На що дивитися в кресленнях перед початком робіт:
- позначки глибини закладання й товщини подушки;
- ширину підошви й ширину надземної частини;
- діаметр і кількість робочих стрижнів у кожному поясі;
- крок поперечних хомутів у прольотах і на кутах;
- місця й розміри технологічних отворів під комунікації;
- позначку верху стрічки відносно рівня землі.
Отвори під труби закладають до заливання. Пробивати їх у готовому бетоні означає різати арматуру й послаблювати конструкцію в найвідповідальнішому місці.
Кути й перетини
Найбільш навантажені зони — кути й місця з’єднання стрічок. Просто перехрестити прямі стрижні там не можна: вузол розійдеться при першому ж нерівномірному навантаженні.
Арматуру на кутах загинають Г-подібними елементами з перепуском не менше 40 діаметрів. Крок хомутів у цих зонах зменшують удвічі відносно прольоту.
Технологія робіт
Послідовність не має винятків, і кожен пропущений крок проявляється пізніше. Ось як виглядає повний цикл:
- Зніміть родючий шар і винесіть осі будівлі на обнос.
- Викопайте траншею з запасом на опалубку по 15‒20 см із кожного боку.
- Засипте й ущільніть піщано-гравійну подушку шарами по 15 см.
- Залийте бетонну підготовку й дайте їй схопитися.
- Установіть опалубку з розпорами та стяжками.
- Зв’яжіть арматурний каркас із дотриманням захисного шару.
- Залийте бетон за один прийом із вібруванням.
- Накрийте поверхню й підтримуйте вологість перші дні.
Третій крок пропускають найчастіше. Насипаний без трамбування пісок дає усадку під навантаженням, і стрічка просідає нерівномірно.
Опалубка
Щити збирають із дощок або ламінованої фанери, обов’язково з розпорами та стяжними шпильками. Бетон тисне на стінки з великою силою, і слабка конструкція розходиться просто під час заливання.
Внутрішню поверхню змащують або застеляють плівкою. Так щити легше знімаються й залишаються придатними для повторного використання.
Заливання й догляд
Монолітний стрічковий фундамент заливають за один прийом, без перерв довших за кілька годин. Пауза утворює холодний шов — площину, по якій конструкція згодом може тріснути.
Суміш ущільнюють глибинним вібратором, щоб вигнати повітряні порожнини. Але перестаратися теж не можна: надмірне вібрування розшаровує бетон, і важкий заповнювач осідає вниз.
Після заливання поверхню накривають плівкою й перші три-сім днів зволожують. Бетон не сохне, а набирає міцність у реакції з водою, і швидке випаровування зупиняє цей процес.
Бетон не терпить поспіху — він живе за власним календарем, і сперечатися з ним марно.
Для яких будинків підходить
Конструкція добре працює з важкими матеріалами: цеглою, керамоблоком, газобетоном, бетонними перекриттями. Розподіл навантаження по лінії стін — саме те, що потрібно масивній коробці.
Умова одна — щільний непучинистий ґрунт і вода на достатній глибині. На торфі, пливуні чи сильно пучинистому суглинку стрічку рве нерівномірним підйомом уже через кілька сезонів.
Коли краще обрати інше рішення
Від цього варіанта відмовляються при слабких ґрунтах, високій воді та значному перепаді рельєфу. Для легких дачних будівель на стабільній основі він теж надлишковий — там достатньо простіших рішень.
Ще один випадок — необхідність швидко звести коробку. Повний цикл із набором міцності бетону забирає щонайменше місяць, і в стислий графік це не завжди вписується.
Стрічковий фундамент під паркан
Для огорожі принцип той самий, але вимоги значно м’якші. Стрічковий фундамент під паркан приймає меншу вагу, зате працює на перекидання від вітрового навантаження.
Глибина тут зазвичай 50‒70 см, ширина 25‒40 см залежно від матеріалу секцій. Для профнастилу достатньо мінімуму, для цегляної чи бетонної огорожі стрічку роблять ширшою та армують серйозніше.
Комбінована схема
Найпоширеніше рішення — стовпи заглиблюють нижче промерзання, а між ними йде дрібнозаглиблена стрічка. Так основне навантаження від стовпів іде на стабільний шар, а стрічка лише тримає секції та закриває просвіт знизу.
Обов’язковий елемент — деформаційні шви кожні 6‒10 метрів. Довга суцільна стрічка без них тріскається при сезонних рухах ґрунту, і тріщина завжди проходить у найпомітнішому місці.
Основа під будинок чи огорожу — та частина роботи, яку ніхто не побачить після засипки. Але саме від неї залежить, чи будете ви через десять років просто фарбувати паркан, а не переставляти його заново.
