Цифра ККД понад сто відсотків у характеристиках виглядає як помилка друку або маркетинговий трюк. Насправді за нею стоїть цілком конкретна фізика, просто рахують її від іншої точки відліку. Розберемося, куди звичайне обладнання викидає тепло, як його вдається повернути й що для цього потрібно зробити в котельні.
Куди зникає тепло у звичайному котлі
При згорянні природного газу утворюються два продукти: вуглекислий газ і водяна пара. Пари виходить чимало — приблизно два кубометри на кожен кубометр спаленого палива.
У класичному апараті ця пара вилітає в димохід разом із гарячими газами при температурі 120‒180 градусів. Разом із нею назовні йде енергія, яка була витрачена на перетворення води в пару під час горіння.
Прихована теплота пароутворення
Щоб перетворити воду на пару, потрібна енергія — і вона нікуди не зникає, а зберігається в самій парі. При зворотному процесі, коли пара конденсується в краплі, ця енергія вивільняється.

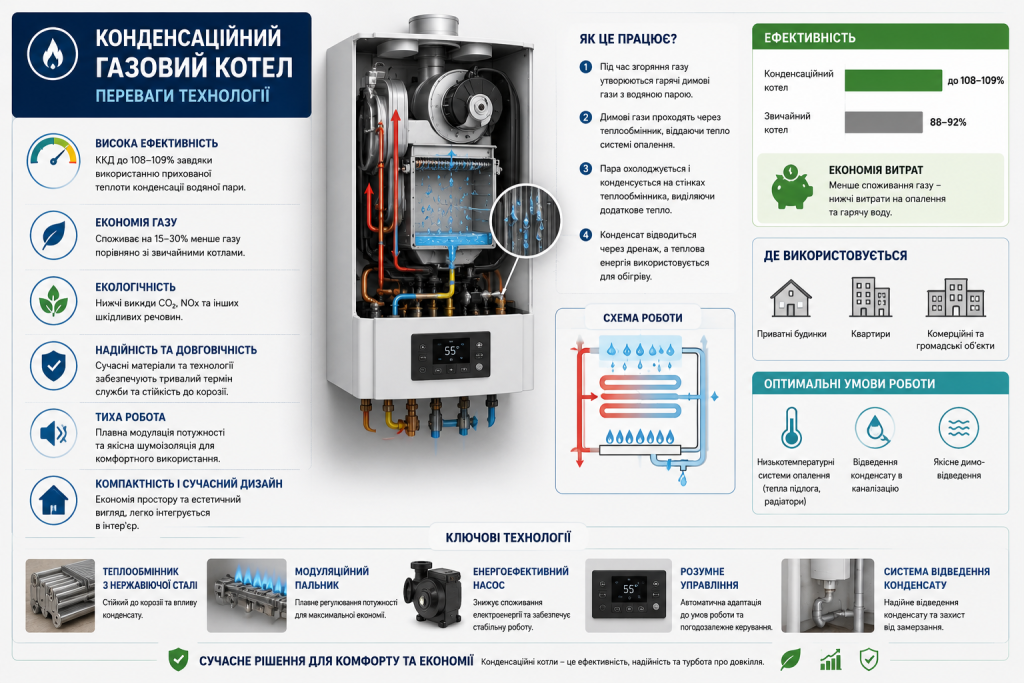

Саме на цьому побудована технологія. Газовий конденсаційний котел охолоджує вихлопні гази нижче точки роси, пара перетворюється на воду й віддає накопичене тепло назад у систему опалення.
Звідки береться ККД понад 100%
Пояснення просте: розрахунок ведуть від нижчої теплоти згоряння палива, яка не враховує енергію в парі. Класичний апарат використовує до 92% цієї величини, конденсаційний забирає ще й приховану частину — і в перерахунку виходить 105‒109%.
Фізичні закони при цьому не порушуються. Просто одиниця виміру обрана так, що результат виглядає ефектніше, ніж є насправді.
Прогрес у техніці рідко про нові чудеса — частіше про те, щоб перестати марнувати вже наявне.
Конструктивні відмінності
Щоб гази віддали залишкове тепло, потрібен теплообмінник із великою площею контакту й стійкий до кислого середовища. Конденсат має pH близько 4 — це слабка кислота, яка з’їдає звичайну сталь за кілька сезонів.
Тому теплообмінники роблять із нержавіючої сталі або силуміну. Форма в них теж особлива: спіральна чи пластинчаста, з максимальною поверхнею на мінімальному об’ємі.
| Вузол | Класичний котел | Конденсаційний |
|---|---|---|
| Матеріал теплообмінника | Мідь, чавун, сталь | Нержавіюча сталь, силумін |
| Температура вихлопу | 120‒180 °C | 40‒60 °C |
| Пальник | Атмосферний або наддувний | Модуляційний попереднього змішування |
| Димохід | Металевий, термостійкий | Пластиковий, кислотостійкий |
| Відвід конденсату | Не потрібен | Обов’язковий |
| Модуляція потужності | 40‒100% | 10‒100% |
Окремої уваги заслуговує пальник. У конденсаційних моделях повітря й газ змішуються до подачі в камеру згоряння, що дає повніше згоряння й ширший діапазон модуляції.
Що дає глибока модуляція
Здатність працювати на десяти відсотках потужності — недооцінена перевага. У міжсезоння будинку потрібно зовсім небагато тепла, і звичайний апарат у таких умовах постійно вмикається й вимикається.
Кожен такий цикл витрачає газ на розпал і зношує вузли. Модуляційний пальник просто зменшує полум’я й працює рівно, без тактування.
Коли конденсація справді відбувається
Ключовий момент, який пропускають при покупці: технологія працює не завжди. Точка роси для продуктів згоряння природного газу лежить приблизно на 55 градусах.
Це означає, що вода в димових газах почне конденсуватися лише тоді, коли зворотний теплоносій із системи опалення холодніший за цю позначку. Якщо в будинку стоять чавунні радіатори з подачею 80 і зворотом 65, конденсації не буде взагалі.
Для яких систем підходить
Найкращий результат технологія дає в таких умовах:
- тепла підлога з подачею 35‒40 градусів;
- низькотемпературні радіатори збільшеної площі;
- система з погодозалежною автоматикою;
- добре утеплений будинок із малими тепловтратами;
- контур із великою різницею між подачею та зворотом.
Тепла підлога — ідеальний партнер для такого обладнання. Вона працює саме в тому діапазоні, де конденсація йде постійно, тому економія проявляється весь сезон.
Робота зі старими радіаторами
Якщо в будинку вже стоять чавунні секції, ставити конденсаційний апарат сенсу мало. Він працюватиме як звичайний, а переплата за технологію не окупиться ніколи.
Вихід є: збільшити площу радіаторів, щоб знизити робочу температуру контуру. Тоді при подачі 50‒55 градусів кімнати прогріваються так само, а конденсація хоча б частково включається.
Реальна економія палива
Цифри в рекламі й на практиці відрізняються. Виробники наводять різницю в 15‒20%, але цей результат досягається в лабораторних умовах при ідеальному низькотемпературному режимі.
Реальна економія в будинку з теплою підлогою становить 10‒15% за сезон. У системі зі звичайними радіаторами вона падає до 4‒7%, і то переважно за рахунок глибокої модуляції, а не самої конденсації.
Окупність залежить від площі будинку й обсягу споживання. Для великого будинку різниця накопичується швидше, для невеликої квартири переплата може не повернутися за весь термін служби обладнання.
Розумна економія починається там, де рахують не разову покупку, а всі роки експлуатації.
Вимоги до встановлення
Тут технологія висуває умови, яких немає в класичного обладнання. Ігнорувати їх не вийде — без відповідної підготовки апарат просто не запрацює.
Перше — димохід. Гази виходять теплими й вологими, тому металева труба прогниває за кілька сезонів. Використовують пластикові системи або нержавіючу сталь відповідного класу.
Відведення конденсату
За добу роботи апарат середньої потужності утворює кілька літрів кислої рідини. Її відводять у каналізацію через сифон із гідрозатвором, який не пропускає гази назад у приміщення.
Скидати конденсат на землю чи в дренаж не можна: кислотність шкодить ґрунту й бетону. У багатьох випадках перед скиданням ставлять нейтралізатор — ємність із гранулами, які піднімають pH до нейтрального.
Порядок підготовки котельні
Перед монтажем послідовність дій виглядає так:
- Перевірте температурний режим наявної системи опалення.
- Оцініть можливість прокладання кислотостійкого димоходу.
- Знайдіть точку підключення до каналізації для конденсату.
- Передбачте розетку з захисним заземленням для автоматики.
- Установіть фільтр і систему підготовки води в контурі.
- Погодьте проєкт із газорозподільною організацією.
- Замовте пусконалагодження з налаштуванням кривої опалення.
Останній пункт випускають найчастіше, а він визначає всю подальшу економію. Заводські налаштування розраховані на середні умови, і без прив’язки до конкретного будинку апарат працює в невигідному режимі.
Захист від замерзання конденсату
У неопалюваному приміщенні трубка відведення конденсату взимку може замерзнути. Крижана пробка блокує злив, автоматика фіксує помилку й зупиняє апарат.
Тому трасу прокладають у теплій зоні або утеплюють із гріючим кабелем. Проблема банальна, але саме вона найчастіше зупиняє обладнання в морози.
Обслуговування
Теплообмінник із часом забруднюється продуктами згоряння, і його промивають при щорічному сервісі. Сифон конденсату теж потребує чищення — там накопичується осад.
Окремо стежать за якістю води в системі. Жорсткий теплоносій дає накип на тонких каналах теплообмінника, а замінити цей вузол коштує майже як половина апарата.
Технологія виправдовує себе там, де для неї створені умови: низькотемпературна система, правильний димохід і грамотне налаштування. У такому будинку обладнання тихо працює в кутку котельні й щомісяця залишає в бюджеті трохи більше, ніж очікуєш.
