Прилад обліку згадують раз на місяць, коли настає час передавати показники. А потім раптово виявляється, що модель застаріла, її знято з повірки, і постачальник вимагає заміну. Розберемо, чим відрізняються типи приладів, коли потрібні три фази і на які цифри в паспорті дивитися перед покупкою.
Як працює електронний лічильник електроенергії
Механічний прилад побудований на простій фізиці: змінний струм створює магнітне поле, воно обертає алюмінієвий диск, обертання через редуктор передається на барабани з цифрами. Чим більше споживання, тим швидше крутиться диск.
Електронний пристрій не має рухомих деталей узагалі. Усередині стоять два вимірювальні трансформатори: один знімає значення напруги, другий — сили струму. Мікропроцесор перемножує ці величини, отримує миттєву потужність і накопичує її в пам’яті.
Що дає цифрова обробка
Оскільки прилад рахує математично, він уміє значно більше за просту фіксацію витрат. Так з’являються тарифні зони, запис даних за попередні періоди й передача показників по каналу зв’язку.
Ще одна перевага — стабільність вимірювання при малому навантаженні. Диск механічного приладу просто не зрушить із місця від зарядного пристрою телефона, а електроніка зафіксує й ці ватти.
Точний облік — це не про контроль над вами, а про розуміння того, куди йдуть ваші гроші.
Механічні та електронні: порівняння
Індукційні прилади ще працюють у багатьох будинках, але поступово виводяться з обігу. Різниця між двома типами стосується не лише точності.
| Параметр | Індукційний | Електронний |
|---|---|---|
| Клас точності | 2,0 | 1,0 і вище |
| Облік за тарифними зонами | Неможливий | Так |
| Пам’ять показників | Відсутня | Кілька місяців |
| Реакція на малі навантаження | Слабка | Точна |
| Стійкість до перепадів напруги | Висока | Потребує захисту |
| Термін повірки | 8‒16 років | 8‒16 років |
Слабке місце електроніки — чутливість до стрибків напруги в мережі. При грозі чи аварії на лінії плата може вийти з ладу, тоді як індукційний механізм такі події переносить спокійно.
Чому переходять на цифрові прилади
Індукційні моделі втрачають точність із роками: підшипники зношуються, диск починає гальмувати. Похибка зростає, і зазвичай не на користь споживача — прилад починає рахувати більше, ніж реально спожито.
До того ж багатотарифний облік на механіці неможливий у принципі. Якщо є плани переходити на нічний тариф, вибір звужується до електронного варіанта одразу.
Однофазні та трифазні лічильники
Однофазний прилад підключається до двох проводів: фази й нуля. Це стандарт для квартир і невеликих будинків, де сумарна потужність усіх приладів не виходить за межі виділеного ліміту.
Трифазний працює з чотирма чи п’ятьма провідниками й розподіляє навантаження між трьома фазами. Такий варіант потрібен, коли в будинку є обладнання, розраховане на 380 вольтів.
Коли потрібні три фази
Три фази стають необхідними в таких випадках:
- у будинку є свердловинний насос потужністю понад 3 кВт;
- встановлено електричний котел на 380 вольтів;
- у майстерні працює зварювальний апарат чи верстат;
- загальне навантаження перевищує 15 кВт;
- планується потужна система кондиціонування.
Просто так перейти на три фази не вийде: потрібні технічні умови від оператора мережі, окремий ввід і відповідний щит. Це рішення приймають на етапі проєктування будинку, а не після ремонту.
При трифазному вводі важливо рівномірно розкидати споживачів по фазах. Якщо вся кухня й котельня висять на одній лінії, а решта будинку майже не навантажена, виникає перекіс.
Перекіс фаз призводить до просідання напруги на завантаженій лінії й нагрівання нульового провідника. Тому групи в щиті розподіляють на етапі монтажу, а не за принципом «як вийшло».
Клас точності й номінальний струм
Клас точності показує допустиму похибку вимірювання у відсотках. Для побутового обліку застосовують прилади класу 1,0 — це означає відхилення не більше одного відсотка від реального значення.
Номінальний і максимальний струм указані на корпусі у форматі на кшталт 5(60) А. Перша цифра — базовий струм, друга — максимально допустимий. Для квартири з електроплитою зазвичай беруть прилад із верхньою межею 60 А, для будинку з потужним обладнанням — 80 А і вище.
Як порахувати потрібний струм
Розрахунок нескладний: сумарну потужність усіх приладів, які можуть працювати одночасно, ділять на напругу мережі. Наприклад, 10 кіловат при 230 вольтах дають приблизно 43 ампери.
До результату додають запас 25‒30% на майбутні прилади. Заміняти лічильник електроенергії через два роки після покупки нової техніки — заняття неприємне й недешеве.
Тарифність приладу
Однотарифна модель рахує всю спожиту енергію за єдиною ставкою. Двозонна розділяє добу на день і ніч, тризонна додає ще піковий період.
Багатотарифний облік має сенс не для всіх. Він працює там, де значну частину споживання можна перенести на нічні години: бойлер, електроопалення, зарядка автомобіля. Якщо основне навантаження припадає на вечір, різниці в рахунках майже не буде.
Електронний лічильник електроенергії інструкція
Перед першим використанням варто розібратися з панеллю керування. Електронний лічильник електроенергії інструкція описує послідовність перемикання режимів, і зазвичай усе зводиться до однієї кнопки на корпусі.
Порядок роботи з приладом виглядає так:
- Знайдіть кнопку перемикання режимів під захисною кришкою.
- Натисніть її коротко — на дисплеї з’явиться перший показник.
- Дочекайтеся позначки Т1 — це витрати за денним тарифом.
- Натисніть ще раз, щоб побачити Т2 — нічну зону.
- Запишіть цілі числа до коми, дробову частину не враховуйте.
- Передайте дані постачальнику в установлений період.
Якщо дисплей нічого не показує, це ще не поломка. Багато моделей гасять екран у режимі очікування для економії ресурсу, і зображення з’являється після натискання кнопки.
Що робити при розбіжностях
Коли цифри на дисплеї викликають сумніви, є простий спосіб перевірки. Вимкніть усі споживачі в будинку й подивіться на індикатор імпульсів: він має практично зупинитися.
Якщо світлодіод продовжує блимати з помітною частотою, десь є витік струму або несправність проводки. У цьому випадку викликають електрика, а не міняють прилад обліку.
Порядок в електриці починається з розуміння, а не з інструменту в руках.
Про спроби втручання в роботу приладу
Запит «як зупинити електронний лічильник електроенергії» стабільно тримається в пошуку, і відповідь на нього одна: це крадіжка електроенергії з відповідальністю за законом. Жодних технічних порад тут не буде.
Крім юридичного боку, є ще технічний. Сучасні прилади фіксують спроби втручання в журналі подій: зняття кришки, вплив магнітного поля, невідповідність струму у фазі й нулі. Ці записи неможливо стерти, і при першій же перевірці вони стають доказом.
Наслідки для тих, хто шукає, як зупинити електронний лічильник електроенергії, зазвичай виглядають однаково: перерахунок за максимальною потужністю за весь період, штраф і відключення. Витрати виходять значно більшими за будь-яку уявну економію.

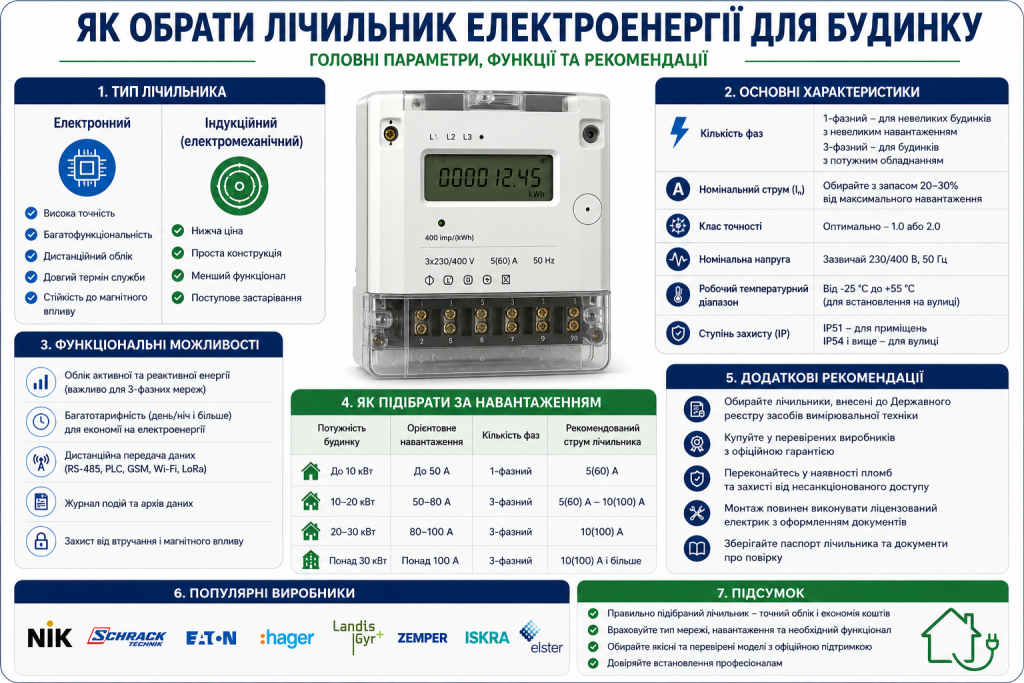

Як обрати прилад для будинку
Підсумуємо основні критерії, за якими рухаються при виборі. Спочатку визначають кількість фаз за наявним вводом і планами на потужне обладнання. Далі рахують максимальний струм із запасом і підбирають відповідне маркування.
Останнім кроком перевіряють, чи внесена модель до державного реєстру засобів вимірювальної техніки і чи має вона актуальну повірку від виробника. Прилад без цих документів постачальник просто не прийме в експлуатацію.
Правильно підібраний прилад обліку служить десятиліттями й не привертає до себе уваги. Ви передаєте показники раз на місяць, бачите зрозумілу цифру в рахунку — і повертаєтеся до справ, у яких електрика лише інструмент, а не проблема.
